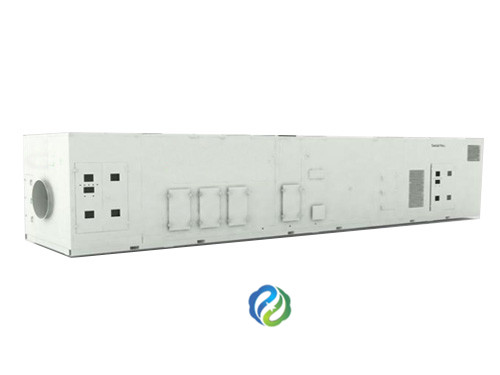

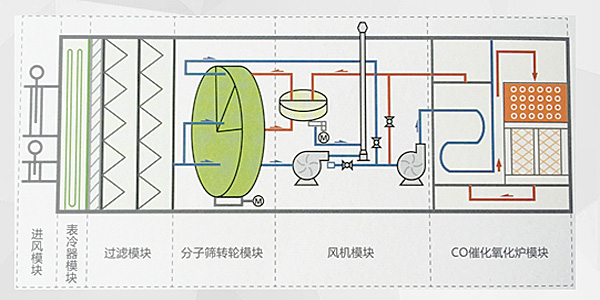

ZC100撬装转轮一体机整体采用模块化设计，设备外壳为钣金结构铆接而成，拆装维护方便。撬装转轮一体机由不同的功能模块组合而成，用户可以根据实际工况和求，对各种功能模块进行选择和组合。结合示意图，将不同的功能模块用不同颜色表示（并非设备实际颜色），各模块功能介绍如下：
①进风模块
②表冷器模块（选件）
③三级过滤器模块
④分子筛转轮模块
⑤换热器模块
⑥风机模块
⑦CO催化氧化炉模块
⑧工具箱模块（选件）
工艺原理

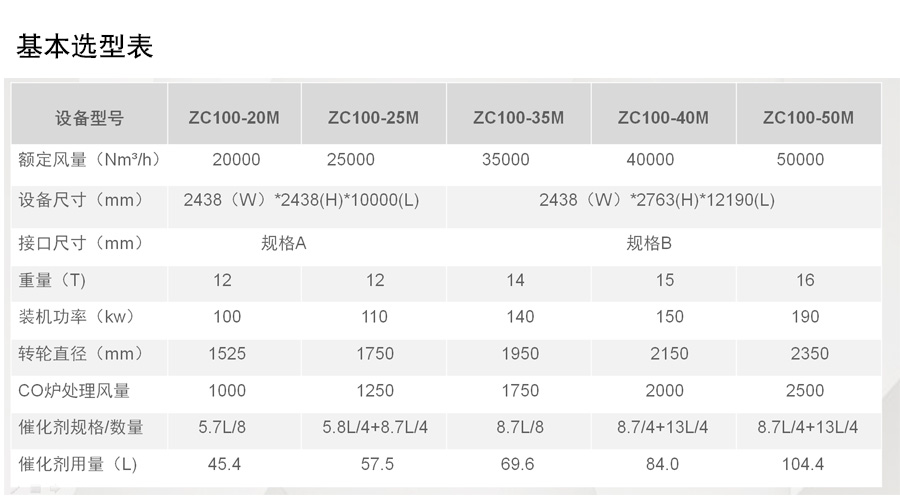

● 根据用户的实际风量（m/h）及实际温度（℃），换算成标况风量进行选型；
● 参见“设备规格及接口尺寸”
● 将CO催化氧化炉的氧化室从常温（25℃）加热到设定温度（250℃）的单次启动能耗，全年能耗根据设备实际停机&启动次数核算。
●电费单价按照0.8元/度核算。
通用规格
|供电电源
| 供电电压 | 3*380VAC±10% |
| 供电电缆 | 3Phase+N+PE |
| 供电频率 | 50HZ±5% |
| 最长供电电缆长度 | ≤150m |
| 负载类型 | 感性负载 |
|适用范围
| 适用废气成分 | 甲笨、二甲笨、乙酸乙酯、乙酸丙酯、PMA、丁醇、100#溶剂油、150#溶剂油、庚烷、已烷、MIBK、MEK、环已酮 |
| 需要与科恒环保确认的废气成分 | 苯乙烯、乙醇等不确定组分 |
| 不能含有的废气成分 | 硫、磷、卤素、甲醇、甲醛、C4以下烷烃 |
| 适用废气浓度 | 50~1000mg/m |
| 转轮处理效率 | ≥90% |
| CO催化氧化炉处理效率 | ≥95% |
| 设备整体处理效率 | ≥90% |
| 设备入口相对湿度 | ≤90%RH |
| 转轮入口相对湿度 | ≤75%RH |
| 设备入口温度 | ≤90℃(高于40℃需配置表冷器选件) |
| 转轮入口温度 | ≤40℃ |
| 转轮浓缩倍数 | 15~25（视实际废气浓度确定） |
